申请号：CN202010555213.6 http://pss-system.cnipa.gov.cn/sipopublicsearch/portal/uiIndex.shtml
发明名称： 大推力低噪声泵喷推进装置
申请人： 西安建筑科技大学
地址： 陕西省西安市碑林区雁塔路13号西安建筑科技大学
发明人： 孙博华
一直以来，水声降噪问题的研究是流体力学中的重要组成部分，也是潜艇降噪声的卡脖子技术。本专利就是针对这个背景提出的。
一般来说，水下螺旋桨推进器是在开放环境下转动形成推力，且没有增压环节，为了能够满足推力的要求，通常通过增加螺旋浆直径的方法，而直径较大时，一般转速较低、效能较低且加速度小，很难满足水上、水下物体的高速移动。而采用喷射推进器设计，可以使用高速小直径螺旋桨将水吸入，减小了螺旋桨的直径尺寸，且由于一般喷射推进器的进水口直径大于出水口直径，从而可以大大增加出水口水流流速，提高效能；但由于出水口水流速度较快，与环境流体的流速差很大，形成高梯度速度边界层，从而会形成巨大噪声。
我院孙博华院士针对现有技术中的不足，独自提出了一种大推力低噪声泵喷推进装置，该装置在原来单一涵道的基础上，增加一个外涵道包裹内涵道。通常内涵道的射流速度高，外涵道的射流速度低，这样外涵道的低速流体就包裹了高速内涵道流体，从而减低了与环境流体的速度梯度，达到了抑制喷射流体的噪声。另外，由于外涵道的流体体积大，动量将大大高于内涵道的流体，从而在减低噪声的同时还可以大大提高推力。

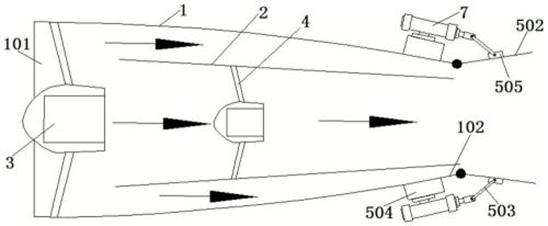

专利示意图：该装置的基本结构是：内涵道+外函道
